NR-22 – SEGURANÇA E SAÚDE OCUPACIONAL NA MINERAÇÃO

Anexo III - Requisitos Mínimos para Utilização de Equipamentos de Guindar de Lança Fixa

1. ObjetivoCódigo: Infração: Tipo:

1.1 O objetivo deste Anexo é estabelecer os requisitos mínimos para utilização de equipamentos de guindar de lança fixa, aplicando-se, no que couber, aos de lança giratória quando utilizadas nas atividades discriminadas no campo de aplicação da NR-22.Código: Infração: Tipo:

2. Campo de aplicaçãoCódigo: Infração: Tipo:

2.1 Este Anexo se aplica às atividades discriminadas no campo de aplicação da NR-22.Código: Infração: Tipo:

3. ProjetoCódigo: Infração: Tipo:

3.1 O projeto dos equipamentos deve ser elaborado por profissional legalmente habilitado, com a respectiva emissão de Anotação de Responsabilidade Técnica - ART.Código: 322764-2Infração: 4Tipo: S

3.2 O projeto dos equipamentos deve ser constituído de desenhos técnicos, memória de cálculo dos seus dispositivos, certificado ou laudo técnico da resistência estrutural dos dispositivos e memorial descritivo dos materiais a serem utilizados.Código: 322765-0Infração: 4Tipo: S

4. Material da lançaCódigo: Infração: Tipo:

4.1 O material da lança pode ser de madeira tratada, aço ou outro material estrutural e dimensionado para os esforços atuantes, conforme as normas técnicas nacionais vigentes ou as normas técnicas internacionais aplicáveis.Código: 322766-9Infração: 4Tipo: S

5. Bases da Lança e dos EstaiosCódigo: Infração: Tipo:

5.1 As bases da lança e dos estaios devem ser rígidas e garantir a estabilidade do equipamento e serem projetadas e executadas de forma compatível com a carga máxima e a resistência do solo do local.Código: 322767-7Infração: 4Tipo: S

5.2 Os blocos devem ter um afloramento mínimo de 10 cm, de forma que a cava de assento da lança ou dos chumbadores não tenham contato com terra ou umidade.Código: 322768-5Infração: 4Tipo: S

6. Fixação da lançaCódigo: Infração: Tipo:

6.1 A extremidade inferior da lança deve ser fixada à base por meio de elementos mecânicos que garantam a estabilidade do equipamento.Código: 322769-3Infração: 4Tipo: S

6.2 No caso de uso de bloco de rocha consistente ou de concreto como base da lança, deve-se fazer um entalhe no bloco para sua fixação.Código: 322770-7Infração: 4Tipo: S

6.3 A extremidade inferior da lança deve ficar completamente apoiada no entalhe evitando-se esforços desiguais na seção de apoio.Código: 322770-7Infração: 4Tipo: S

7. Reforço metálicoCódigo: Infração: Tipo:

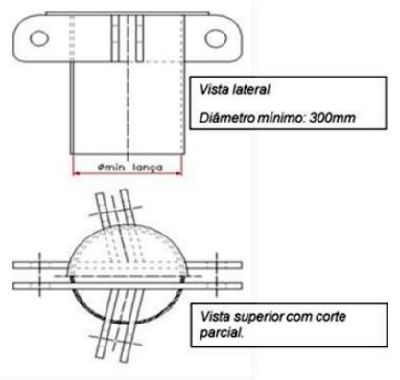

7.1 No caso de utilização de lança de madeira, deve ser utilizada em sua extremidade superior, dispositivo de reforço metálico, a exemplo do constante no croqui da imagem 1 deste anexo, dimensionado com alças para fixação dos estaios, do moitão superior ou qualquer outro dispositivo de elevação.Código: 322771-5Infração: 4Tipo: S

[[Arquivo:|center|max-width=100%]]

8. Fixação dos estaios nas basesCódigo: Infração: Tipo:

8.1 Para fixação dos estaios nas bases devem ser usados chumbadores dimensionados de acordo com as normas técnicas nacionais vigentes ou com as normas técnicas internacionais aplicáveis, cravados em rocha ou em base de concreto, para amarração dos laços dos cabos de aço.Código: 322772-3Infração: 4Tipo: S

9. Dimensionamento dos cabos de aço e confecção dos laçosCódigo: Infração: Tipo:

9.1 Os cabos de aço devem ser dimensionados e os laços confeccionados de acordo com as normas técnicas nacionais vigentes ou com as normas técnicas internacionais aplicáveis.Código: 322773-1Infração: 4Tipo: S

10. Acesso ao topo da lançaCódigo: Infração: Tipo:

10.1 O acesso ao topo da lança deve ser proporcionado por meio seguro.Código: 322774-0Infração: 4Tipo: S

10.2 No caso de utilização de escada devem ser obedecidos os requisitos do capítulo 22.10 desta NR.Código: Infração: Tipo:

11. Aquisição de cabos de açoCódigo: Infração: Tipo:

11.1 Os cabos de aço novos adquiridos devem ser certificados para a carga máxima de utilização prevista, conforme as normas técnicas nacionais vigentes ou as normas técnicas internacionais aplicáveis.Código: 322775-8Infração: 4Tipo: S

11.2 É vedado o reaproveitamento de cabos de aço usados.Código: 322776-6Infração: 4Tipo: S

12. Lubrificação dos cabos de açoCódigo: Infração: Tipo:

12.1 Os cabos de aço devem ser lubrificados com produto específico, de acordo com as necessidades operacionais, conforme especificações do profissional legalmente habilitado e instruções do fabricante.Código: 322777-4Infração: 4Tipo: S

13. Travamento de eixos e pinosCódigo: Infração: Tipo:

13.1 Eixos e pinos usados na fixação de cabos de aço, moitões, polias e da carga de içamento devem ser fixados por elementos travantes especificados no projeto do equipamento.Código: 322778-2Infração: 4Tipo: S

14. Fixação da roda de manobra ao pé da lança (“catarina”)Código: Infração: Tipo:

14.1 A fixação da roda de manobra ao pé da lança (“catarina”) deve ser realizada por meio de elementos mecânicos projetados e dimensionados para garantir a segurança das operações.Código: 322779-0Infração: 4Tipo: S

15. Inspeções nos cabos de açoCódigo: Infração: Tipo:

15.1 Devem ser realizadas inspeções periódicas nos cabos de aço, por profissional capacitado, em intervalos definidos nas normas técnicas nacionais vigentes ou nas normas técnicas internacionais aplicáveis.Código: 322780-4Infração: 4Tipo: S

16. Indicação da capacidade de cargaCódigo: Infração: Tipo:

16.1 Na lança deve ser instalada, em local de fácil visualização, placa com indicação de sua capacidade máxima e do responsável técnico com respectivo registro no Conselho Regional de Engenharia e Agronomia - CREA.Código: 322781-2Infração: 4Tipo: S

17. RegistrosCódigo: Infração: Tipo:

17.1 Os registros das intervenções realizadas no equipamento devem ser consignados em meio físico ou eletrônico, tais como: laudos técnicos, inspeções periódicas, manutenções preventivas e corretivas, trocas de cabos de aço, nota fiscal de aquisição dos cabos de aço e cópia do respectivo certificado, lubrificação dos cabos, troca de peças, acidentes ocorridos e outros dados pertinentes ao equipamento.Código: 322782-0Infração: 3Tipo: S

17.2 Nos registros de manutenção devem estar indicados os nomes dos executores.Código: 322783-9Infração: 3Tipo: S

18. Operação de arrasteCódigo: 322784-7Infração: 4Tipo: S

18.1 O equipamento de guindar não pode ser utilizado em operações de arraste de blocos.Código: 322785-5Infração: 4Tipo: S

19. Montagem e realocaçãoCódigo: Infração: Tipo:

19.1 A montagem e a realocação do equipamento de guindar devem ser supervisionadas e atestadas por profissional legalmente habilitado, com a respectiva emissão de ART.Código: Infração: Tipo:
